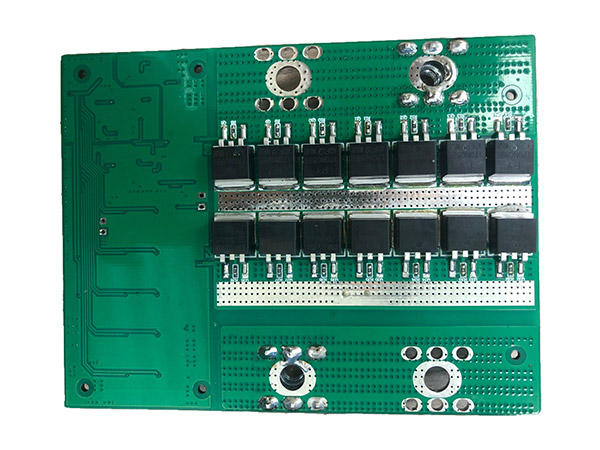

動力電池保護板，顧名思義，它是用來保護電池不讓損壞與延長電池的使用壽命。而且它只在電池出現極端問題的情況下作出最穩定最有效的保護防止出現意外。平時不應該動作，當然，監視工作是必須要的，就像我們的家用電器中的保險絲或保險開關一樣。下面小編分享關于保護板的特點以及系統控制策略的內容，歡迎閱讀！
保護板的特點：
1、超低功耗設計使BP20200T在電池工作及儲存期間靜態功耗極低。
2、低壓降設計使功率損失極小。保護板自身發熱很小。
3、過流、過溫、欠壓、過充、短路保護都具有“HOLD”功能，這使得保護動作異?？煽?。完全避免電池被充壞，完全避免過放電或短路造成電池壽命縮短，也完全避免了重復關斷損壞保護板的可能。
4、HOLD功能解除異常簡單。只要去掉造成保護的原因就可以。比如是短路保護，只要取消短路的條件（斷開負載），就可以進入正常工作狀態。過充HOLD的解除是斷開充電器，接入負載即可以工作。（過溫保護要等溫度降低以后才可以正常工作）。過充保護溫度可以設定。鍍金焊盤保證鎳帶點焊和焊接容易，可靠。
5、保護板還有單電池保護板與多電池保護板之分，手機電池，MP3，MP4等數碼電池，一般使用單一電芯來供電，這樣只需要對一個電芯進行保護，使用的就是單電芯的保護板；當遇到需要使用大容量電池，或高電壓電池的產品時，需要將電芯串聯或者并聯使用（串聯可使電壓提高，同時內阻變大；并聯容量相加，提高電池容量，內阻不變）。這是需要使用到多電池保護板，這種保護板不是對串聯或并聯后的整體進行保護，而是需要對每個單體電池進行保護，也就是說，多電池保護板可以保護到每一顆電池，這樣才能保證電池的使用壽命，不會因為過充、過放而對電池本身造成傷害。
6、保護板上包含的元器件一般包括：控制IC 1PCS， MOSFET 1～2PCS ， 捷比信精密電阻 2～4PCS， PCB 。這是對一般單體電池保護板的簡單舉例，各種不同功能，不同地方的使用材料有所不同。
鋰電池保護板系統的控制策略：
1、工作模式
鋰電池保護板系統根據電池狀態工作在靜置模式、充電模式和放電模式。鋰電池保護板系統由外部供電（DC24V/20W），并且系統啟/停機由外部端子控制。具體工作步驟如下：
1）外部供電開關合閘，保護板系統輔助加熱電路工作。
2）外部系統啟/停開關合閘，保護板系統啟動，系統開始運行，輔助加熱電路停止工作。
3）保護板系統正常運行，對電池組進行檢測和保護。
4）外部系統啟/停開關分閘，保護板系統停機，系統停止工作。
5）外部供電開關分閘。
2、保護措施
鋰電池保護板系統具有單體電壓過充、總電壓過充、過流、高溫、低溫、短路等，保護措施如下（保護閾值可修改）。1）單體電壓或總電壓過充，當超過設定的保護閾值時關斷充電MOSFET并停止充電；2）充電過流，當超過保護閾值15A設定值90s時，關斷充電MOSFET并停止充電；3）放電過流，當超過保護閾值105A設定值90s時，關斷放電MOSFET并停止放電；4）電池組溫度異常，當電池組溫度大于75℃和小于-20℃時，關斷充放電MOSFET、電池組停止工作；5）電池組短路，當出現瞬時大電流（200A）時立刻關斷充放電MOSFET、電池組停止工作。
感謝閱讀，以上就是對保護板的特點以及系統控制策略的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關動力保護板的詳細事宜，歡迎致電詳詢，竭誠為您服務。
